探知——如何基于DEM高程数据，利用MapGIS 10.5 Pro 提取等高线？
等值线是地图上某种数值相等的点连成的平滑曲线。如地形图上的等高线、气温图上的等压线。等值线分布的疏密程度反映了表面值的变化情况。等值线越密，表面值的变化越大；反之越小。因此，通过研究等值线，可以获得表面值变化的基本趋势。
MapGIS具有平面等值线绘制功能。下面以DEM高程数据为例，讲解如何利用MapGIS 10.5 Pro生成等高线。
第一章 准备工作
软件版本：MapGIS 10 for Desktop 高级版 X64
软件链接：http://www.smaryun.com/goods.php?id=2207
数据链接：https://pan.baidu.com/s/16o542xJXqsuUO53PNHGzeA
提取码: cphn

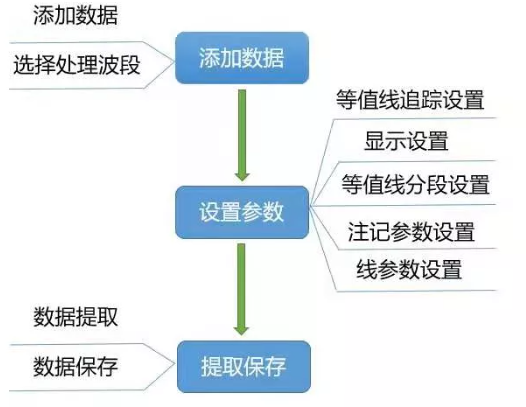

第二章 操作流程
2.1 添加数据

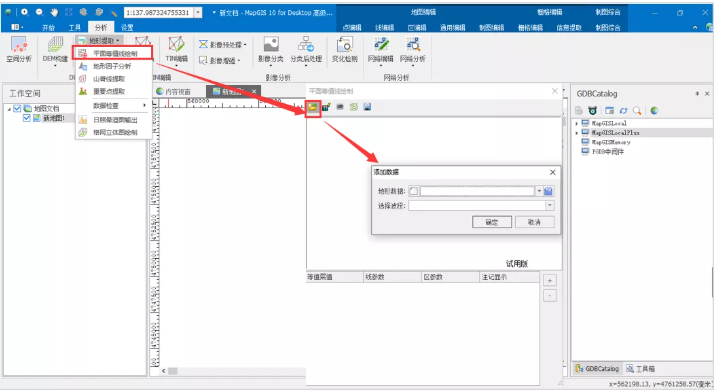

打开MapGIS平台软件，点击“分析”→“地形提取”→“平面等值线绘制”，添加DEM数据。
【地形数据】：输入需要进行平面等值线追踪的栅格数据。
【选择波段】：若选择的地形数据是多波段数据，则需要选择当前处理的波段。
2.2 设置参数

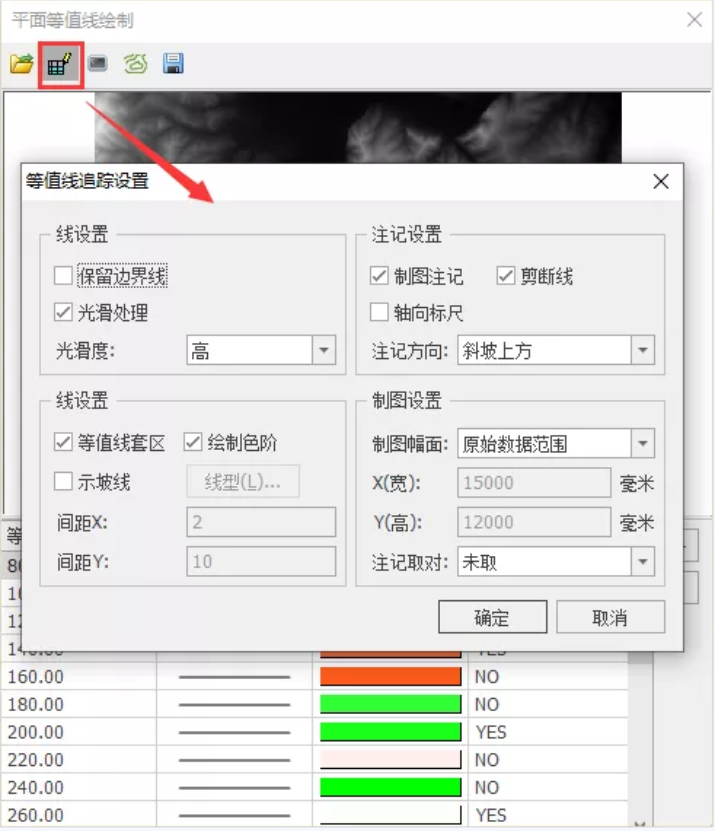

等值线追踪设置
（1）线设置

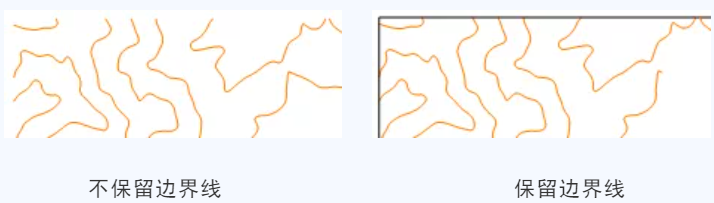

【保留边界线】：边界线即外框。

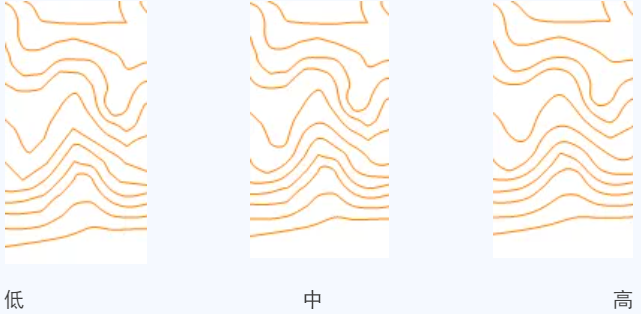

【光滑处理】：勾选后可设置光滑度（低、中、高）。

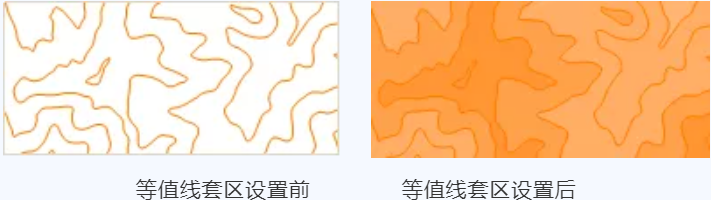

【等值线套区】：勾选该选项，可在生成等值线图时同步生成等值区，两条等值线之间的区域被不同颜色填充。各区参数可在平面等值线绘制窗口（即对话框下半部分窗口）选择“区参数”进行调整。
【绘制色阶】：若选择“等值线套区”，则需要设置是否“绘制色阶”，若勾选，则会在数据右下方生成等值区的色阶变化图例。
【示坡线】：示坡线是垂直于等高线的短线，勾选“等值线套区”后激活。用于指示斜坡降低的方向，同时可设置示坡线的线型以及X、Y方向的间距。
（2）注记设置
【制图注记】：勾选此选项，“剪断线”、“轴向标尺”、“注记方向”功能会被激活。
【剪断线】：勾选此选项，生成的等值线在有注记处可自动断开，而不会出现注记压盖等值线的情况，多用于制图输出。
【轴向标尺】：勾选此选项，则结果数据会生成一个外包矩形（即数据边界线），同时x、y轴方向生成注记标注。

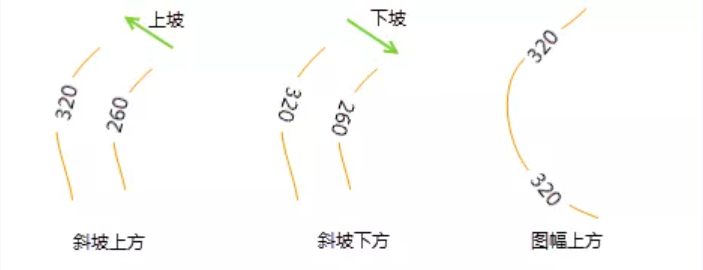

【注记方向】：若选择“斜坡上方”，数字注记上方朝向上坡的方向；若选择“斜坡下方”，数字注记上方朝向下坡的方向；若选择“图幅上方”，则不论上坡下坡，数字注记的方向始终朝上。
（3）制图设置
【制图幅面】：设定结果数据的幅面大小，会以X长和Y高表现出来。
1）原始数据范围：结果数据大小与原始DEM数据大小相同，完全套和。
2）自动检测设置：结果数据大小为将“原始数据范围”的X、Y方向缩小100倍。
3）自定义：结果数据大小为用户自定义的宽度、高度。

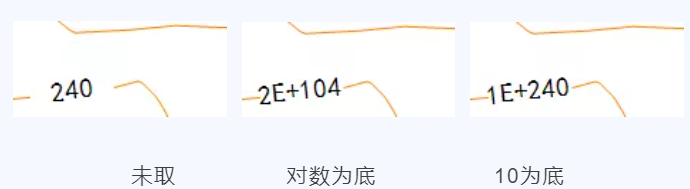

【注记取对】：设置等值数据是否取对数。
1）未取：结果注记直接根据原值进行标注。
2）10为底：结果注记是DEM对应高程值以10为底取对数。
3）对数为底：结果注记是DEM对应高程值以e为底取对数。

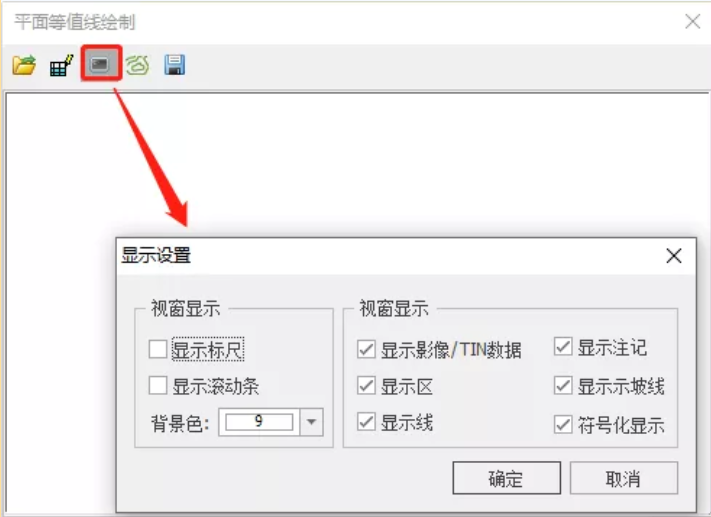

显示设置
通过是否勾选，对视窗内要素的显示做出选择。
等值线分段设置

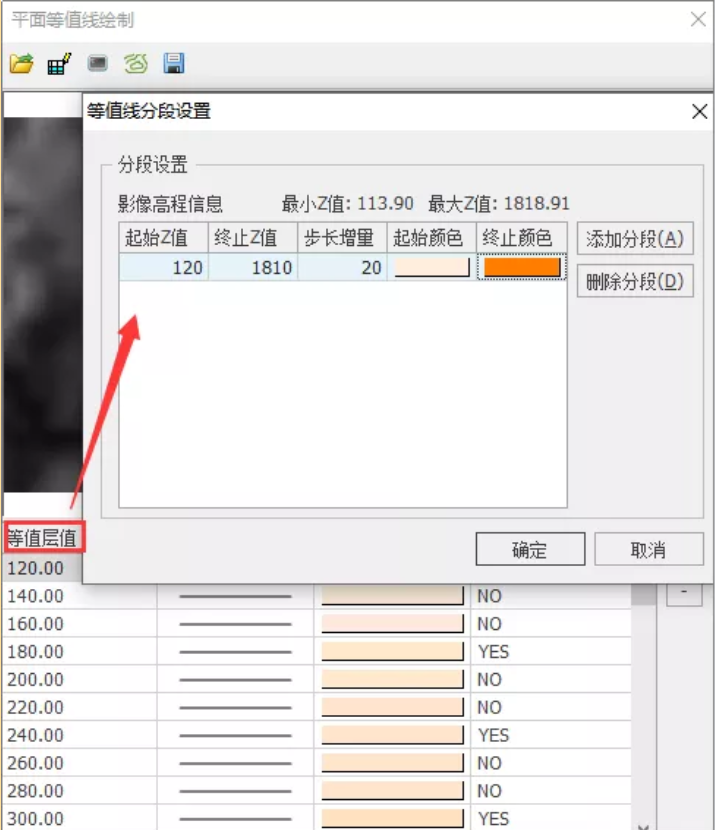

观察“等值层值”，按照需求对数值进行调整。双击“等值层值”，在“等值线分段设置”窗口，可更改“步长增量”。同时可对“起始Z值”等参数进行设置。
【添加分段】：每点击一次，可在等值层列表里添加一层，系统会在所选择层下自动添加一个中间等值层。
【删除分段】：删除所选层。
【起始/终止Z值】：所选分段的起始/终止Z值。
【步长增量】：该分段中相邻两条等值线之间的差值。
【起始/终止颜色】：若勾选“等值线套区”，此处可设置该分段中区的起始/终止色，中间颜色将根据起止色进行渐变。
注记参数设置

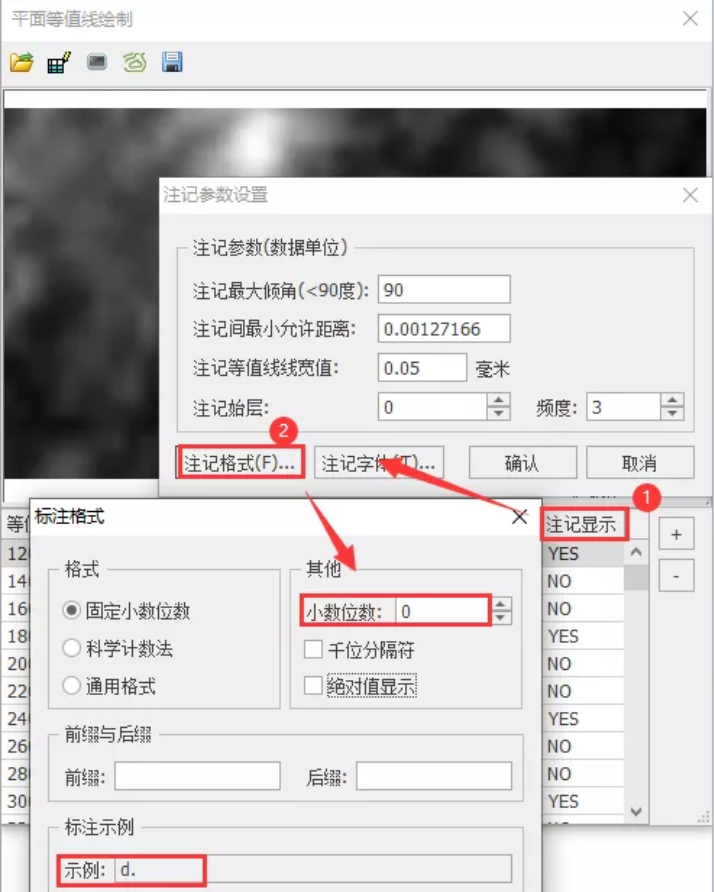

双击“注记显示”→“注记格式”，可更改注记的小数位数。

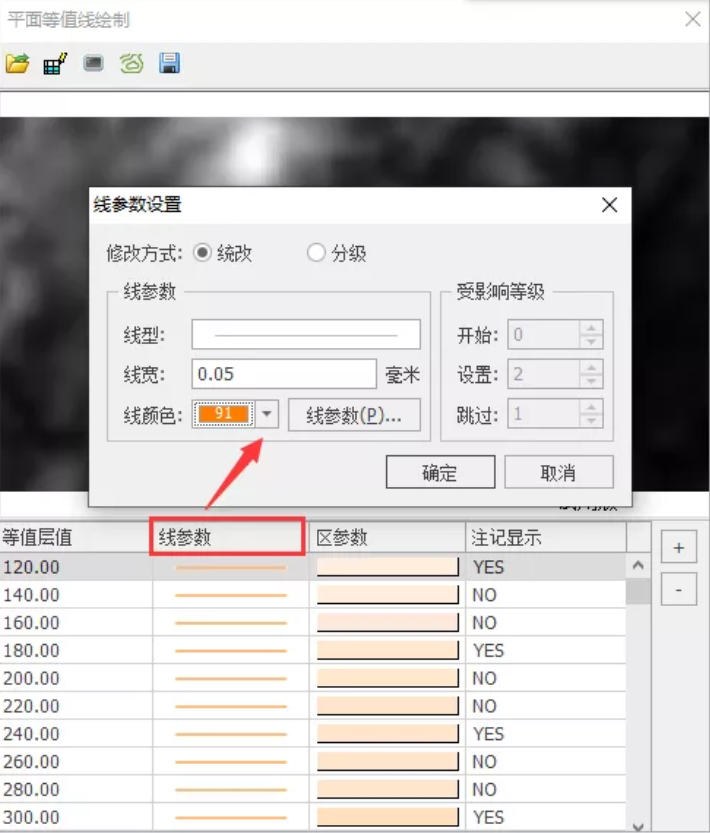

线参数设置
（1）修改等值线颜色

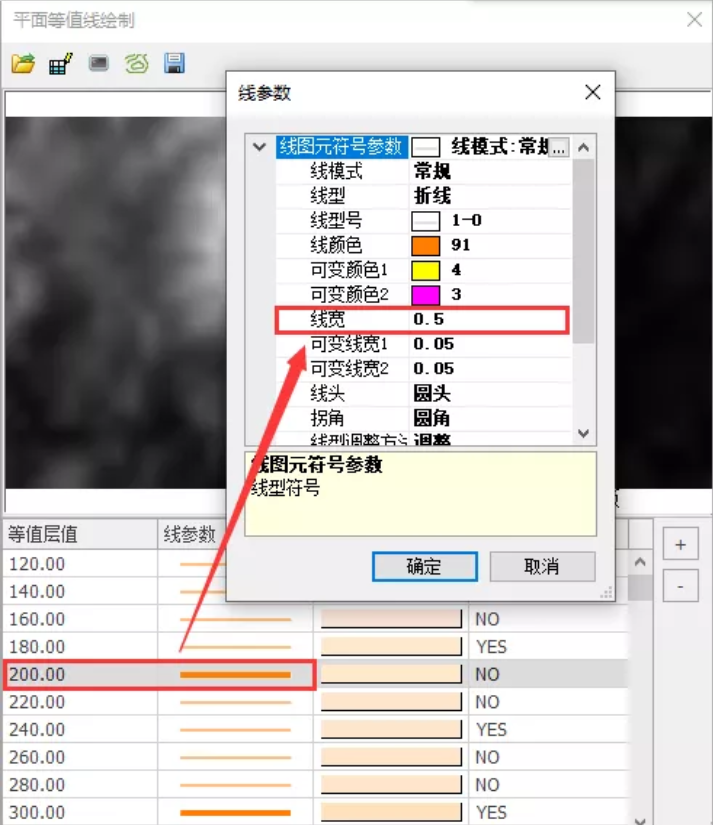

（2）为了突出显示某些数值的等高线，可以调整线宽
2.3 提取保存
数据提取

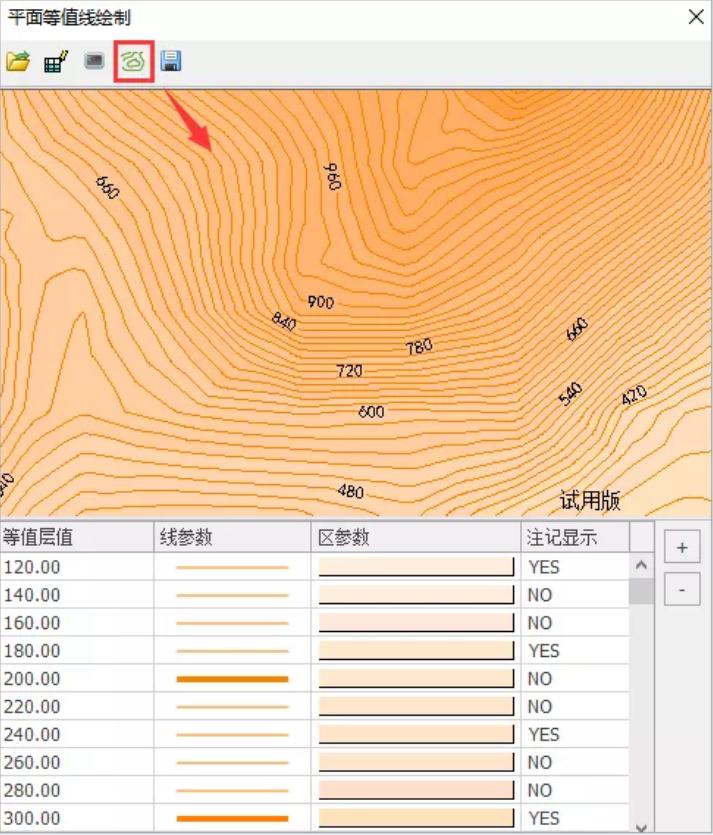

点击“等值线追踪”得到提取的等值线。
数据保存
保存提取的结果。
第三章 结果预览

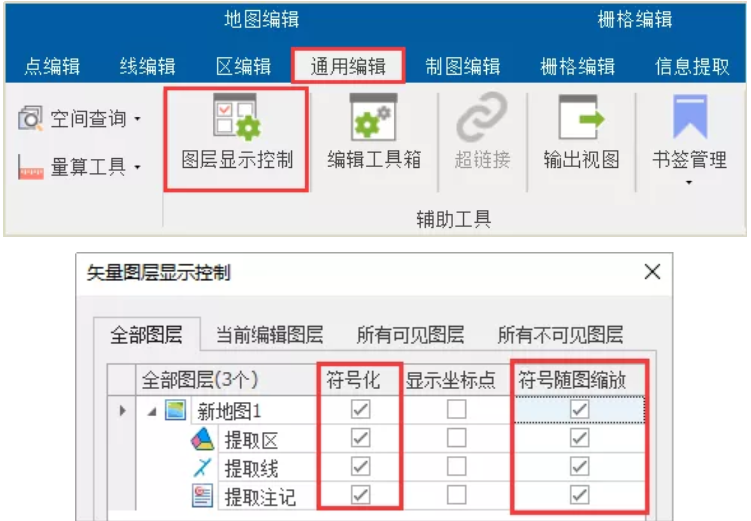

添加提取的等值线数据，勾选“符号随图缩放”功能。
3.1 套区预览效果

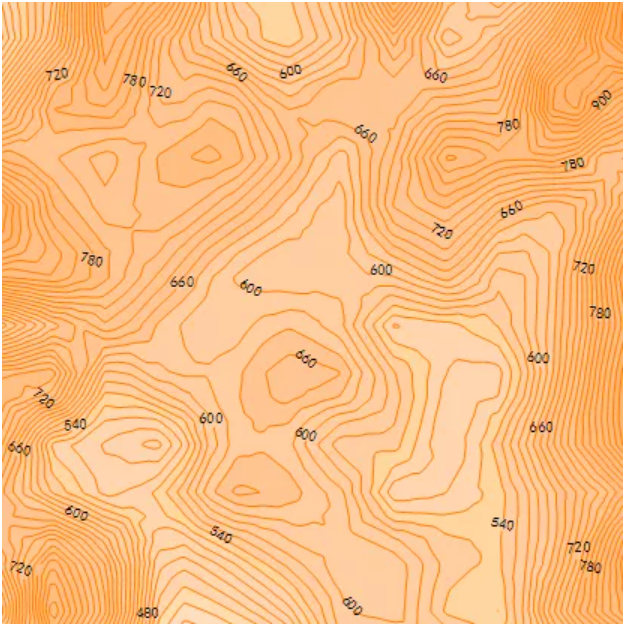

整体预览图

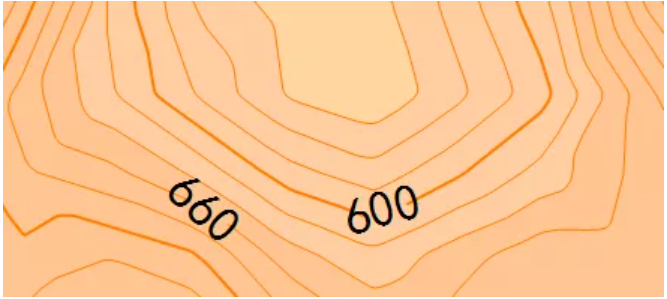

局部预览图
3.2 未套区预览效果

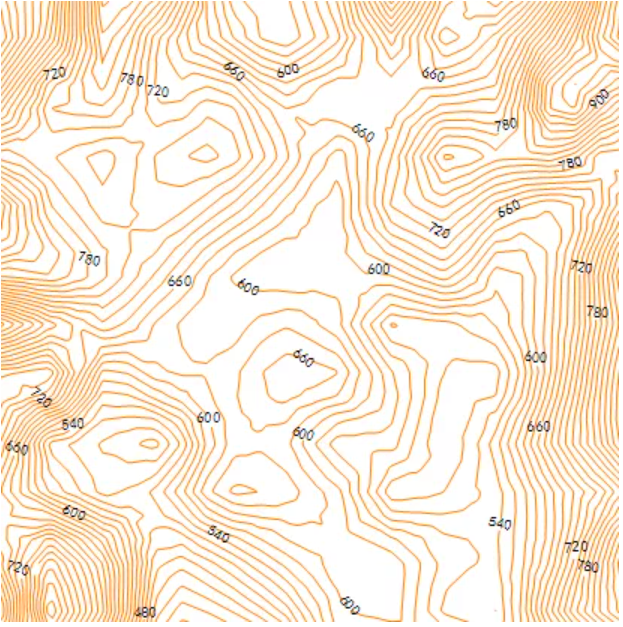

未套区整体预览

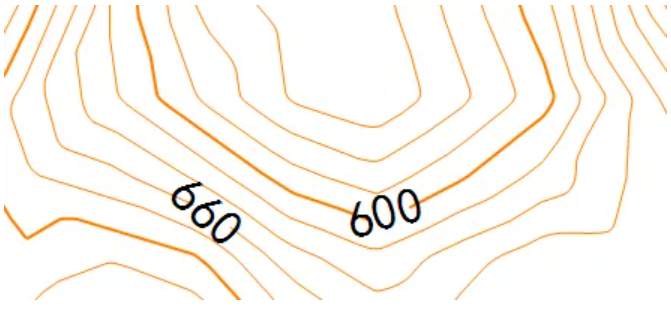

未套区局部预览
